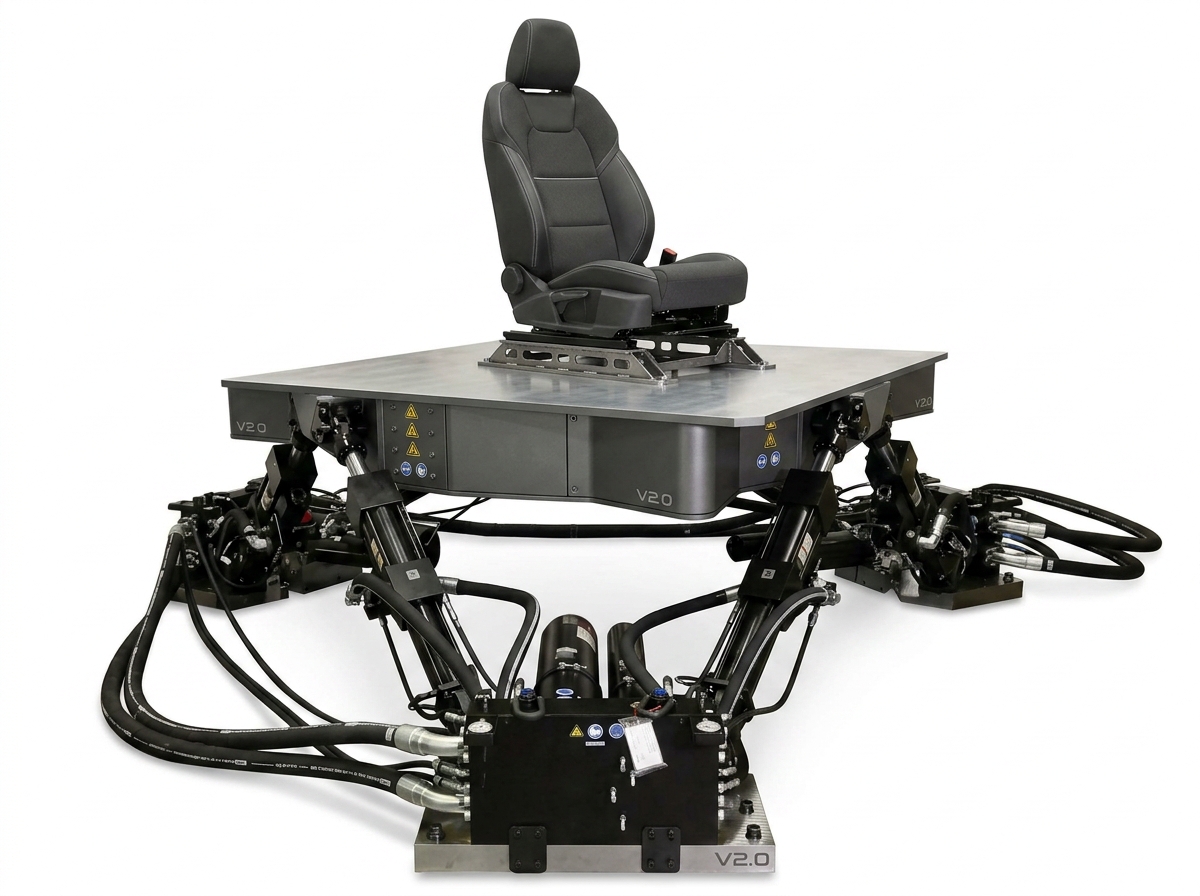

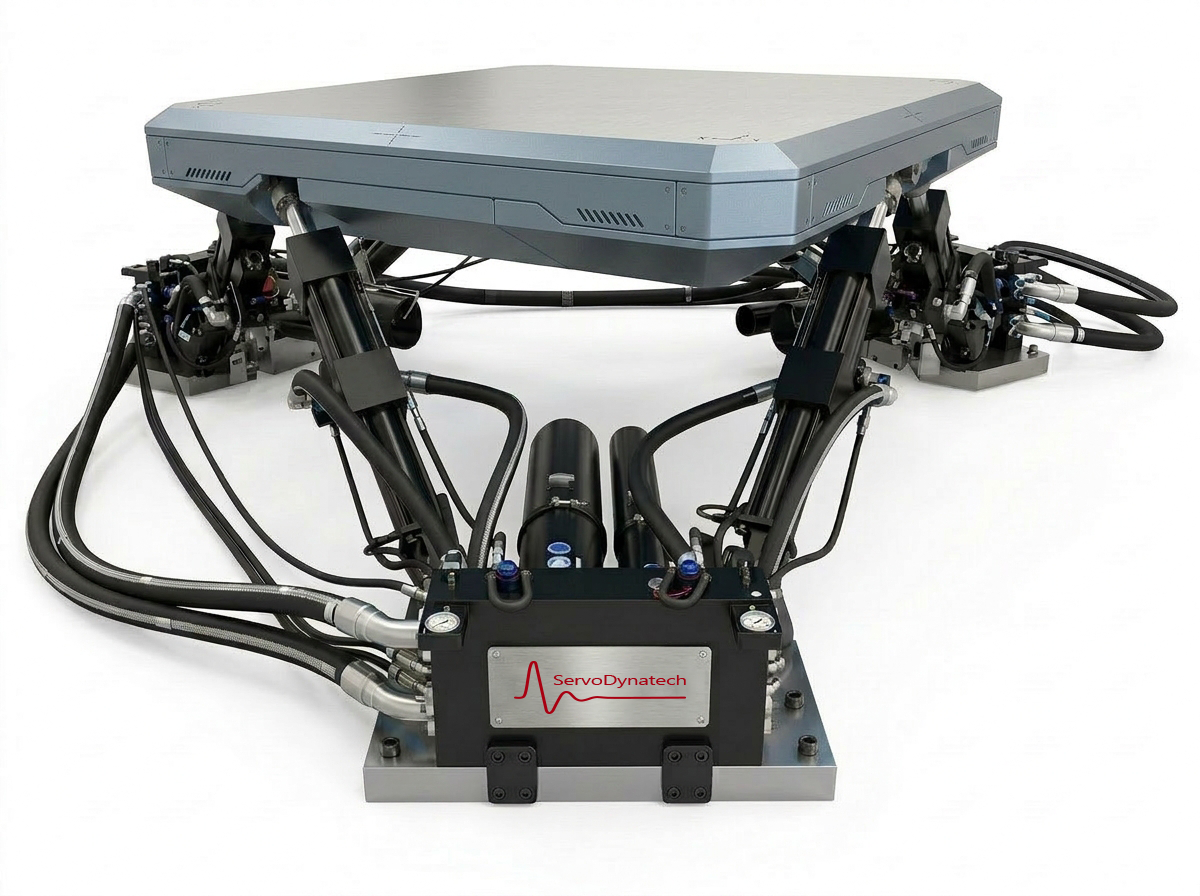

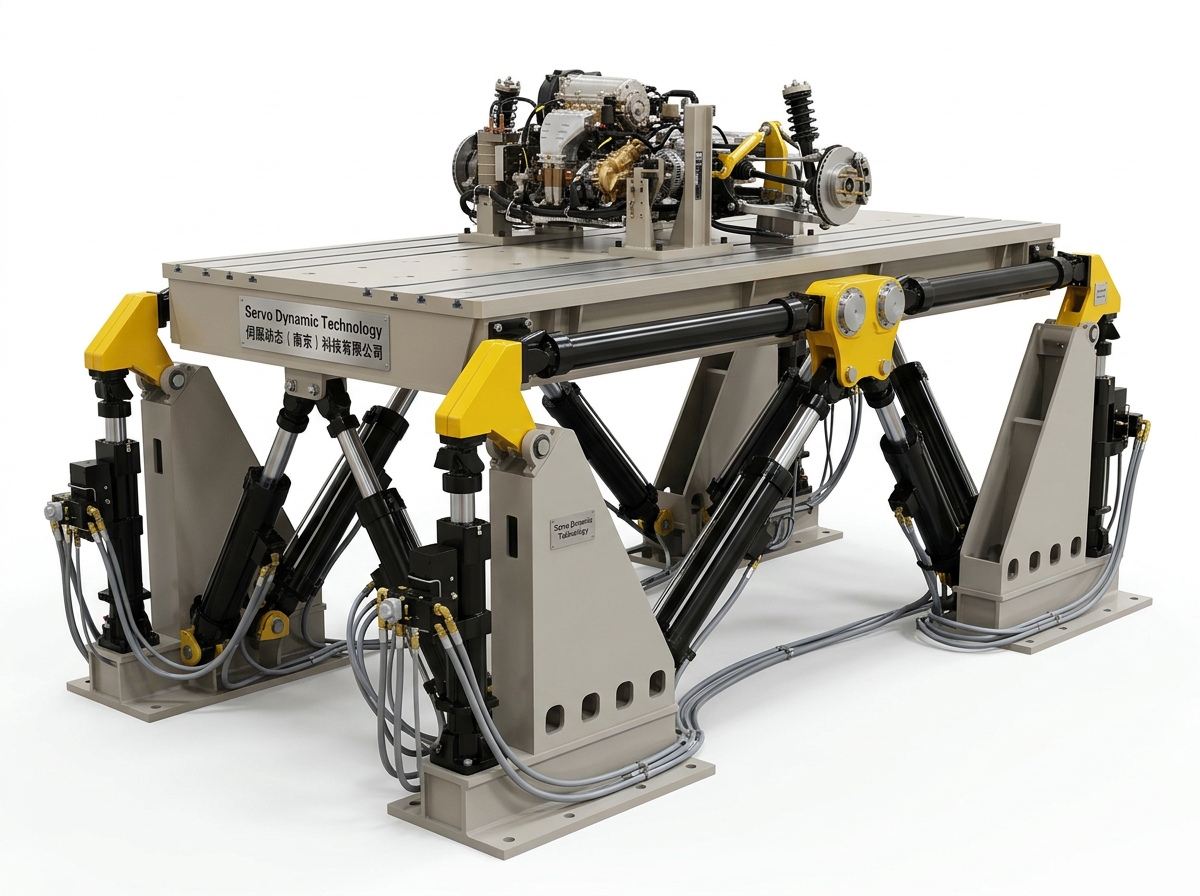

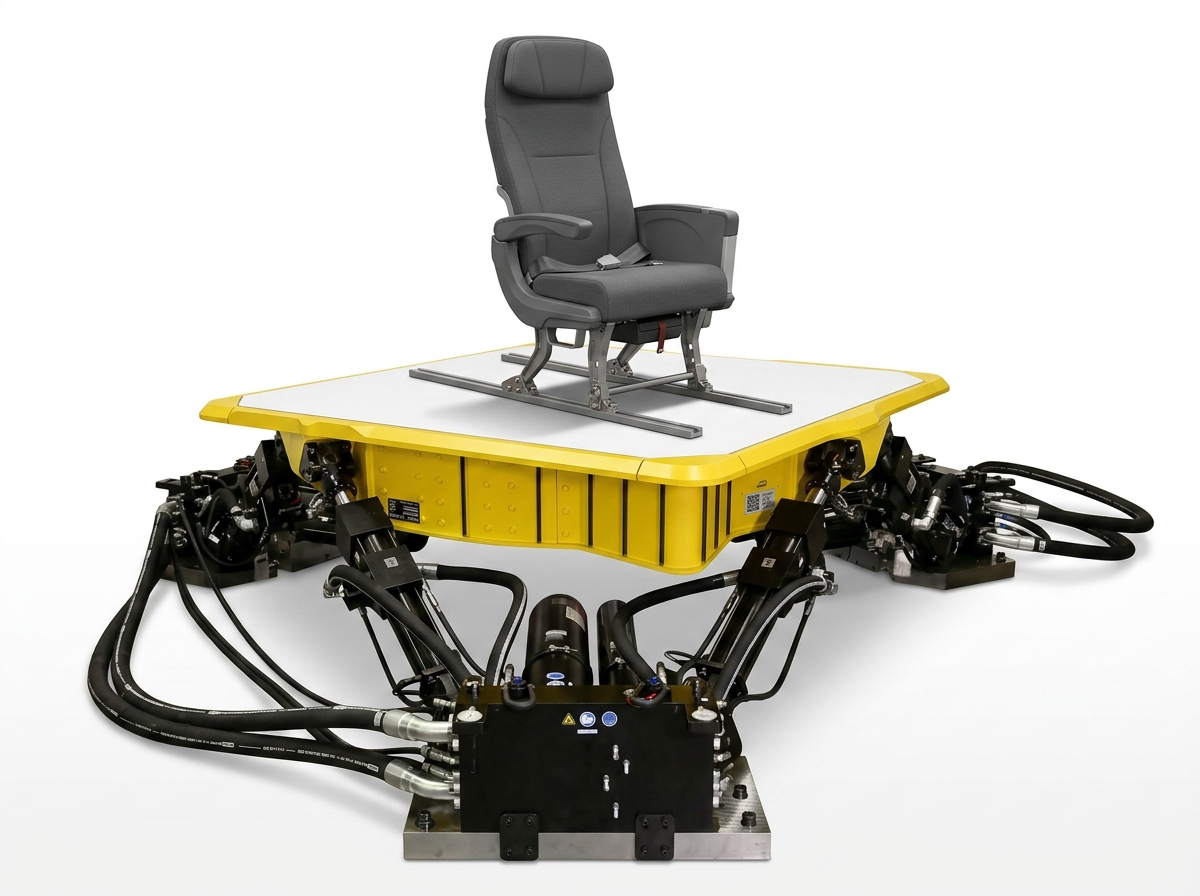

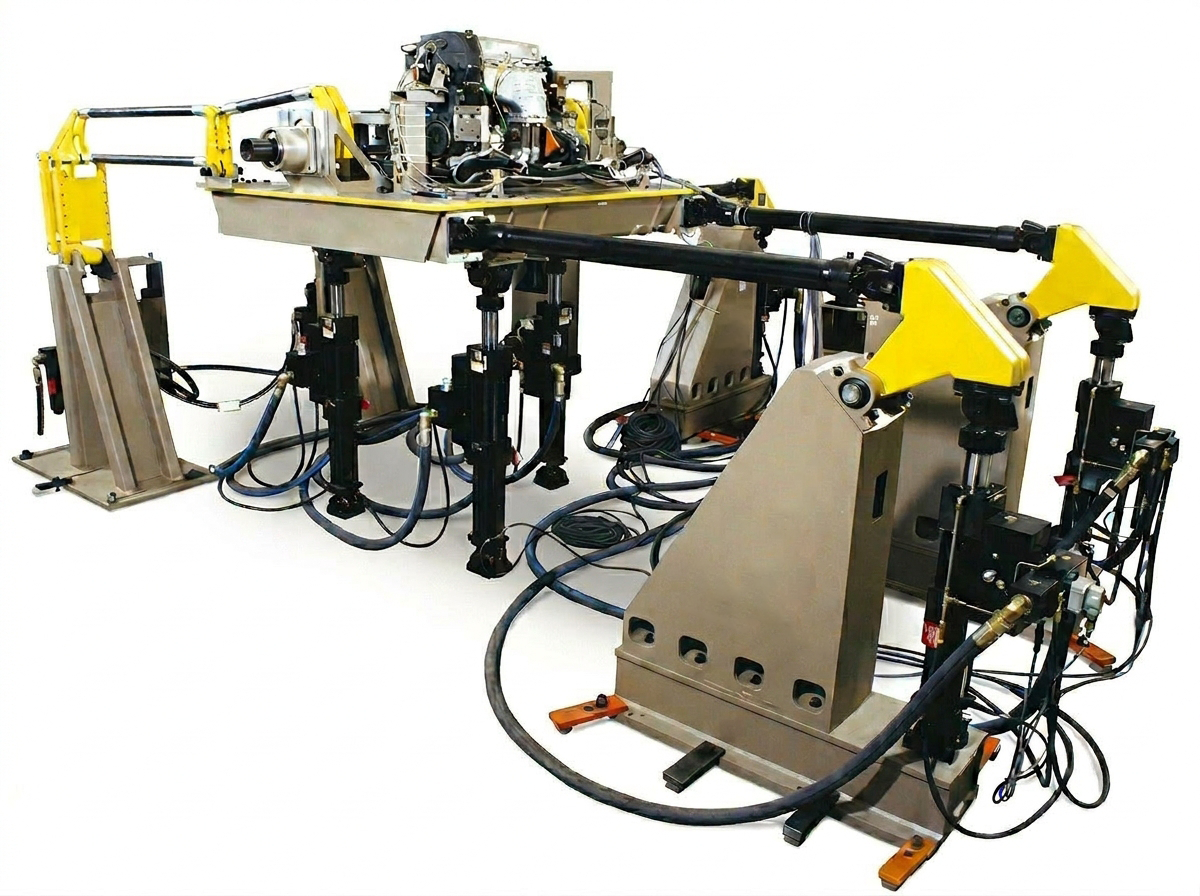

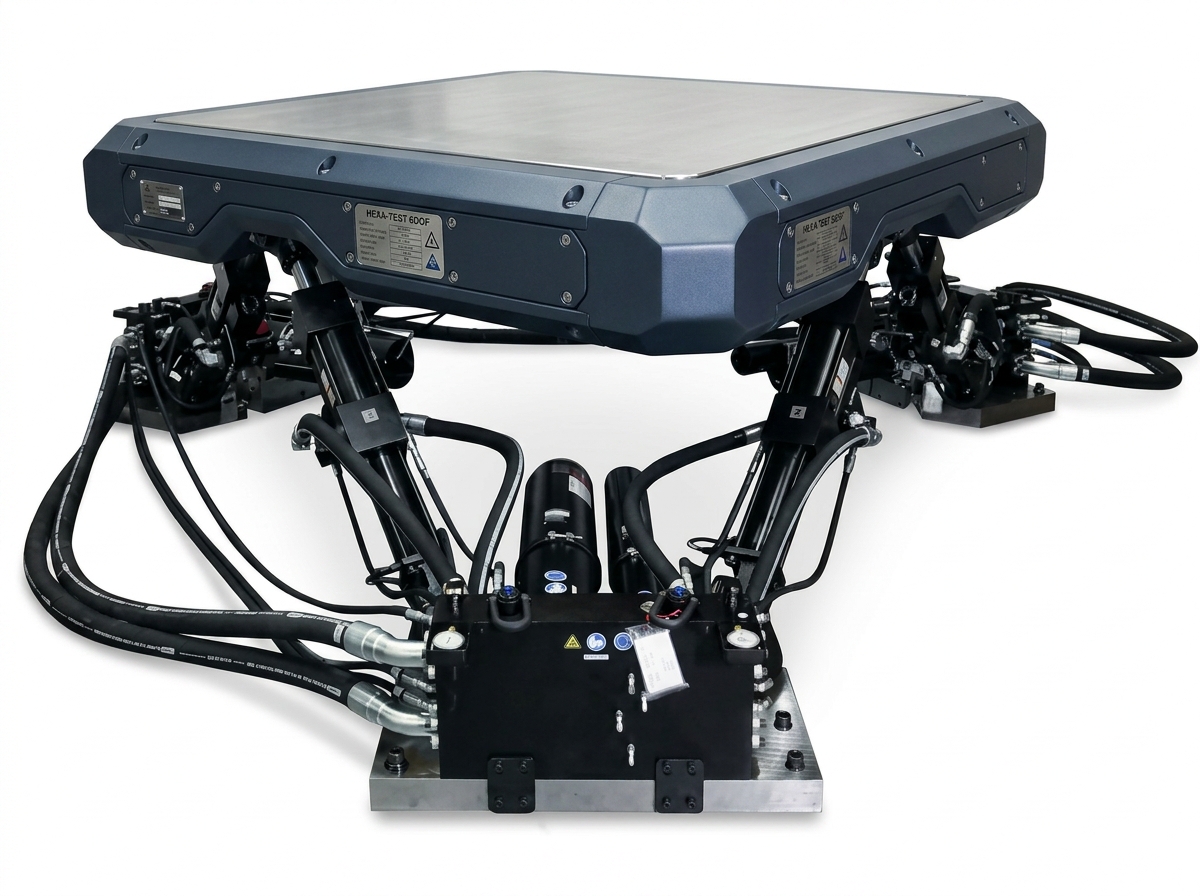

六自由度测试系统

ꄴ上一个： 无
ꄲ下一个： 无

产品简介

AC221系列液压作动缸提供一个集成的、高性能的解决方案，以满足您的动态力生成需求。每个作动缸组件和选项都有助于简化设计和构建高性能测试系统的过程。AC221液压作动缸广泛应用于车辆动力学、结构疲劳和部件测试应用。伺服动态使用专有材料和工艺，以最小化摩擦和粘结，同时最大限度地提高可靠性、耐磨性和易于维护。



优势与特点

高寿命:AC221系列液压作动缸采用了专利技术的加工处理和喷丸工艺，这种工艺环保并且符合标准，将成为长效、耐久、高性能加载应用的工业标准。活塞杆处理工艺能够延长作动缸的服役时间，与传统产品比较可达10倍之多。

高保真:AC221系列液压作动缸活塞杆采用伺服动态特有的特殊热喷工艺，硬度比传统工艺高一倍，摩擦系数极低，可有效减少活塞杆磨损和刮伤，能够延长作动缸的服役时间，与传统产品比较服务寿命延长10倍之多。油缸端盖使用伺服动态专有的高强度轴承，使用高可靠性原材料与先进加工工艺，有效提高油缸侧向力承载能力，适用于任何恶劣的试验工况。

测试工程师不需要调节作动缸活塞杆的零位，也不需要反复调节十字头的位置以避免活塞杆零位磨损。这种操作可以有效提高试验效率，能够满足数百万周循环测试的严苛考验

另外，高保真度的液压作动缸产品减少信号失真，减少了测量测试的不确定性，能够在有限的试验批次中就获取令人满意的测试结果。

低能耗:AC221系列液压作动缸产品为达到最大化试验效率而进行了工程化设计，尽量避免摩擦，减少内部泄漏量，降低热损耗，从而降低了总体能耗。最小化液压油路泄油量，避免使用吸油泵，不用担心气液混合的现象，进一步降低了能耗成本。当这些液压作动缸产品组合成为整体的电液伺服测试系统时，将成倍地节约运营成本。



规格配置



液压缸设计数据

型号

力

活塞杆直径

活塞有效面积

KN

KIP

MM

IN

cm²

in²

AC221.15

15

3.3

44.5

1.75

7.5

1.17

AC221.25

25

5.5

44.5

1.75

13.5

2.1

AC221.75

68

15

69.9

2.75

33.68

5.22

AC221.50

50

11

69.9

2.75

25.16

3.9

AC221.100

100

22

69.9

2.75

48.84

7.57

AC221.160

160

35

69.9

2.75

82.13

12.73

AC221.250

250

55

95.3

3.75

126.65

19.63

AC221.500

500

110

133.4

5.25

248.28

38.48

AC221.1000

1000

220

152

6

487.7

75.6

*常规力值基于21MPa压力。



特殊定制设计，具备更强的通用性及经济性
不同纯度任意可调 - 极佳解决方案
